[Allg.] Keilriemen fluchtet nicht

[Millway]

Hallo Zusammen,

habe ich gerade entdeckt, als ich meinem Wasserverlust auf den Grund gehen wollte.

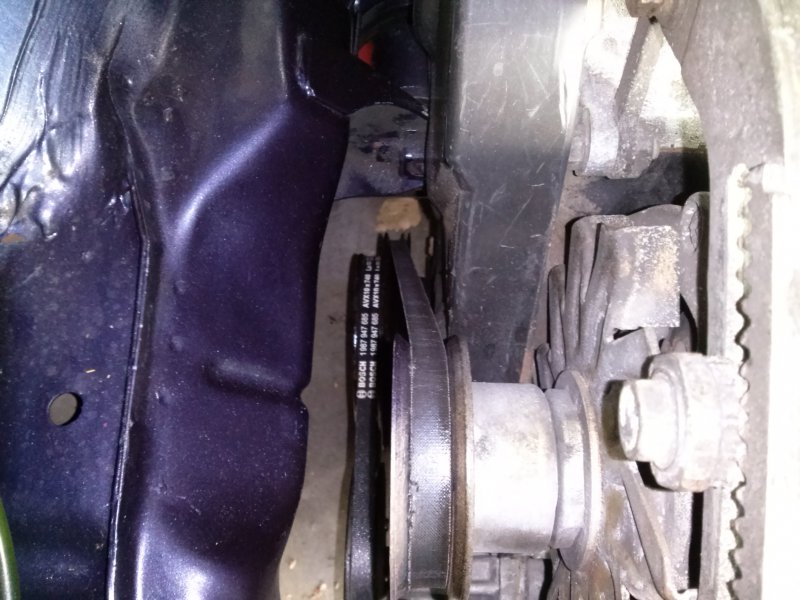

Der Keilriemen von der Lichtmaschine zur Kurbelwelle fluchtet nicht.
Ist mir vorher nie aufgefallen.
Was kann ich machen ?
Vielleicht meldet sich der gute Reinhold und hat eine Idee, weil er schonmal an dem Golf geschraubt hat, bzw. der Vorbesitzer war.:baeh:

Gruß Holger

[Werner(htwhoff)]

AW: Keilriemen fluchtet nicht

War da nicht eine andere Riemenscheibe an der Lima bei Servo/Klima?

[All Eyez on me]

AW: Keilriemen fluchtet nicht

So ist es es gibt da 2 verschiedene Riemenscheibenmaße.

Allerdings ist das Problem leicht lösbar indem man eine entsprechend dicke Unterlegeplatte unter die zu weit nach innen stehende Riemenscheibe drunter macht. So kommt die Scheibe wieder fluchtend. Habe ich bei diversen Umbauten auch schon angewendet wenn sich ein solches Problem ergab.

Alles was was Du brauchst sind die Maße und die Lochabstände und dann ist so eine Platte ganz schnell und leicht gefertigt.

Also entweder die richtige Scheibe besorgen oder "Adapter" bauen.

[reira]

AW: Keilriemen fluchtet nicht

So ist es es gibt da 2 verschiedene Riemenscheibenmaße.

Allerdings ist das Problem leicht lösbar indem man eine entsprechend dicke Unterlegeplatte unter die zu weit nach innen stehende Riemenscheibe drunter macht. So kommt die Scheibe wieder fluchtend. Habe ich bei diversen Umbauten auch schon angewendet wenn sich ein solches Problem ergab.

Alles was was Du brauchst sind die Maße und die Lochabstände und dann ist so eine Platte ganz schnell und leicht gefertigt.

Also entweder die richtige Scheibe besorgen oder "Adapter" bauen.

So wie es aussieht ist das Problem nicht KW-WAPU sondern KW-LIMA, ich finde den Spalt zwischen der Verkleidung und der Riemenscheibe relativ groß. Sie sollte die ET.Nr. 026 105 255 haben. Vielleicht kannst du das einmal kontrollieren

[Millway]

AW: Keilriemen fluchtet nicht

Danke Leute,

ich denke auch das das Problem unten liegt, ich habe noch eine zweite Lima hier, die Maße sind identisch.
Werde von der KW-Riemenscheibe mal die ET. Nr. nachschauen.
Vielleicht hat Reinhold da mal was vertauscht.:o Er hatte oder hat ja einen mit Klima

[Millway]

AW: Keilriemen fluchtet nicht

@reira
Bei der von Dir genannten Riemenscheibe ist, in meiner Liste, der 2H Motor nicht aufgeführt nur JH, egal ?
Hab schonmal geguckt, mein Schrauber hat noch eine 026 105 255 D ??

[avopmap]

AW: Keilriemen fluchtet nicht

Der Wagen hatte aber scheinbar mal eine Klima. Der Lichtmaschinenhalter mit der Verzahnung sieht nämlich so aus.

Ne normale Kurbelwellenscheibe habe ich noch weil ich auf Klima umgerüstet habe.

[Kurzschlussmstr]

AW: Keilriemen fluchtet nicht

Hallo Holger hab es erst jetzt gelesen.
Ja der Motor stammt von einem US Cabby mit einer Klima. Mir ist allerdings nicht aufgefallen das die Riemenscheibe anders ist. Brauch aber ebenfalls die Nr. um zu schauen ob ich noch die passende habe. Würde sie dann dir schicken.
P.S. wenn ich das Maß damit der Keilriemen fluchtet hätte kann ich dir auch die Unterlagscheibe auf der Drehmaschine anfertigen.

Gruß Reinhold

[Millway]

AW: Keilriemen fluchtet nicht

Moin Zusammen,

nach Rücksprache mit Reinhold sollten die Riemenscheiben an der KW für mit Klima sein.
Ich werde mal die Teilenummer nachgucken und dann sehen wir weiter.
Oder sollte ich einfach die Riemenscheibe an der Lima unterlegen ?

Soweit Dank und Gruß
Holger

[reira]

AW: Keilriemen fluchtet nicht

Das erklärt auch den Versatz denn bei Klima kommt der Keilriemen für die Lima vom Kompressor. Und bei Klima sitzen 2 Riemenscheiben auf der Wapu.

[Millway]

AW: Keilriemen fluchtet nicht

Moin reira,

brauch ich dann an der KW beide Riemenscheiben neu ?

[reira]

AW: Keilriemen fluchtet nicht

Wenn ich das auf dem Bild richtig erkenne sind die Keilriemen nicht so wie sie bei einem Motor OHNE Klima sein sollen. Ein Keilriemen (054 903 137) geht über KW - Lima - Wapu. Der 2. (026 145 271) = kleinere Riemenscheibe KW -> Servopumpe

gr. Riemenscheibe KW = 026 105 255
kl. Riemenscheibe KW = 055 105 255 J -> Fg.Nr. -15-M 009 000 und danach 051 105 255 A
Riemenscheibe Wapu = 027 121 031 A

So sollte es OHNE Klima aber mit Servo sein

[Millway]

AW: Keilriemen fluchtet nicht

Danke schön

Wie ich oben schon geschrieben habe, hat mein Schrauber noch eine 026 105 255 D ??
Was ist mit dem D ??

Gruß Holger

[reira]

AW: Keilriemen fluchtet nicht

"D" ist die kleine und wurde, nach meinen Unterlagen nur am "DX + KT" verbaut

[Millway]

AW: Keilriemen fluchtet nicht

Danke
